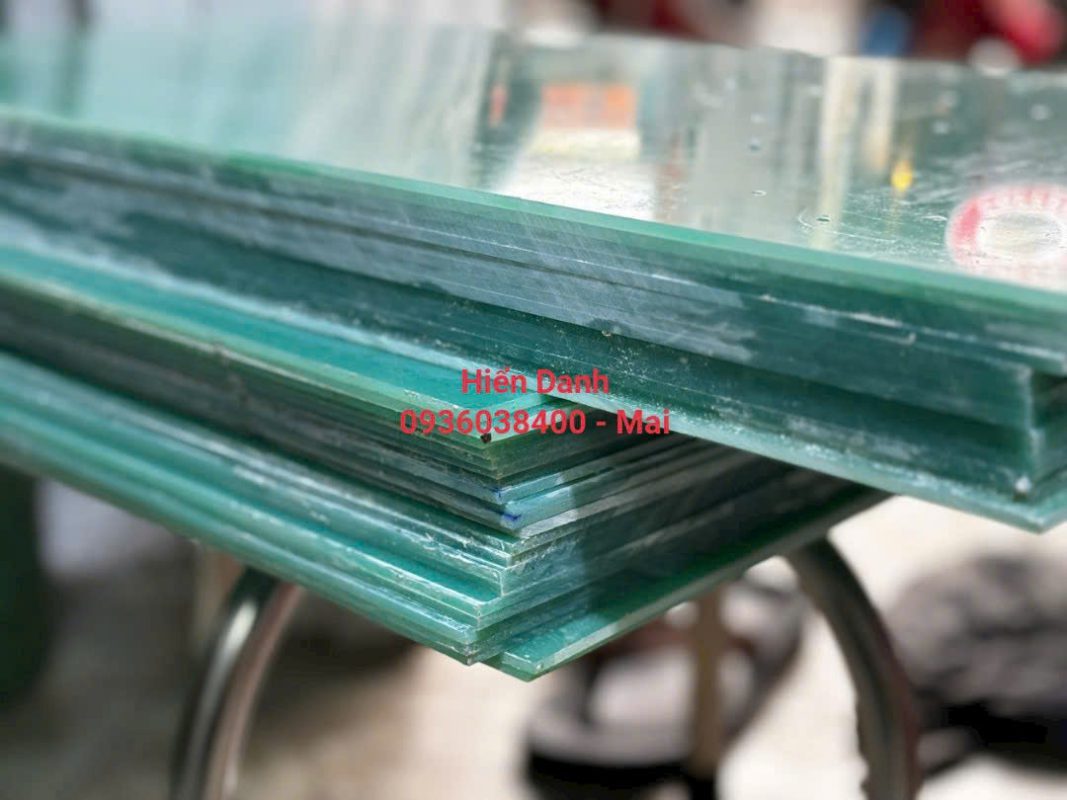

Tấm phíp ngọc FR4 màu xanh là vật liệu cách điện cao cấp được sản xuất từ sợi thủy tinh ngâm tẩm nhựa epoxy chống cháy, nổi bật với màu xanh ngọc đặc trưng. Với độ dày từ 0.5mm đến 50mm, tấm phíp FR4 được đánh giá cao nhờ khả năng cách điện vượt trội, chống cháy, chịu nhiệt (lên đến 180–400°C), và độ bền cơ học xuất sắc. Đây là lựa chọn hàng đầu trong các ngành công nghiệp đòi hỏi yêu cầu kỹ thuật khắt khe như điện tử, hàng không, và năng lượng. Bài viết này sẽ trình bày chi tiết mục đích, ứng dụng, thông số kỹ thuật, kích thước, và dịch vụ gia công của tấm phíp ngọc FR4.
Mục Đích và Ứng Dụng của Tấm Phíp Ngọc FR4
Tấm phíp ngọc FR4 được thiết kế để đáp ứng các tiêu chuẩn kỹ thuật cao trong môi trường khắc nghiệt. Với độ dày từ 0.5mm đến 50mm, vật liệu này phục vụ các mục đích sau:
- Cách điện cao cấp: Đảm bảo an toàn tuyệt đối trong các hệ thống điện tử và điện áp cao.
- Chống cháy: Đạt tiêu chuẩn UL94 V-0, phù hợp cho các ứng dụng yêu cầu an toàn cháy nổ.
- Chịu nhiệt và hóa chất: Hoạt động ổn định trong môi trường nhiệt độ cao và tiếp xúc với hóa chất nhẹ.
- Độ bền cơ học: Làm các chi tiết chịu lực, khuôn mẫu, hoặc đồ gá trong sản xuất công nghiệp.
Ứng Dụng Thực Tế
- Ngành điện tử: Làm bảng mạch in (PCB) cao cấp, bo mạch điện tử, vách ngăn tủ điện, và linh kiện cách điện.
- Ngành hàng không và vũ trụ: Sử dụng làm chi tiết cách điện, tấm lót, hoặc bộ phận trong hệ thống điều khiển.
- Ngành năng lượng: Làm cọc lò, vách ngăn lò nung, hoặc tấm chắn trong nhà máy nhiệt điện.
- Ngành cơ khí: Sản xuất khuôn mẫu, đồ gá (Jig), thanh chịu lực, và các chi tiết máy móc yêu cầu độ chính xác cao.
- Ứng dụng khác: Làm tấm chắn trong ngành hóa học, chi tiết trong thiết bị y tế, hoặc linh kiện trong sản xuất ô tô.
Thông Số Đặc Tính của Tấm Phíp Ngọc FR4
| Thông Số | Giá Trị |
|---|---|
| Vật liệu cốt lõi | Sợi thủy tinh + nhựa epoxy FR4 |
| Màu sắc | Xanh ngọc |
| Độ dày | 0.5mm–50mm |
| Tỷ trọng | 1.8–2.0 g/cm³ |
| Nhiệt độ chịu đựng | 180–400°C |
| Điện trở cách điện | 10^10–10^12 Ω |
| Độ bền uốn | ≥180 MPa |
| Độ bền nén | ≥350 MPa |
| Hấp thụ nước | <0.1% (24h, 23°C) |
| Khả năng chống cháy | UL94 V-0 |
| Khả năng gia công | Cắt CNC, phay, tiện, khoan |
Bảng Kích Thước và Ứng Dụng Thực Tế
| Độ Dày (mm) | Kích Thước Chuẩn (mm) | Ứng Dụng Thực Tế |
|---|---|---|
| Tấm phíp ngọc FR4 dày 0.5–1 | 1020 x 1220, 1020 x 2040 | Bảng mạch in (PCB) cao cấp, lớp cách điện mỏng, tấm lót linh kiện điện tử |
| Tấm phíp ngọc FR4 dày 2–3 | 1020 x 1220, 1020 x 2040 | Vách ngăn tủ điện, tấm cách điện cho thiết bị điện áp cao, khuôn mẫu nhỏ |
| Tấm phíp ngọc FR4 dày 4–6 | 1020 x 1220, 1020 x 2040 | Đồ gá (Jig), thanh chắn, tấm lót chịu lực trong máy móc |
| Tấm phíp ngọc FR4 dày 8–10 | 1020 x 1220, 1020 x 2040 | Thanh chịu lực, cọc lò, chi tiết cách điện trong ngành năng lượng |
| Tấm phíp ngọc FR4 dày 12–20 | 1020 x 1220, 1020 x 2040 | Khuôn mẫu lớn, tấm chắn trong ngành hàng không, chi tiết cách điện cao cấp |
| Tấm phíp ngọc FR4 dày 25–50 | 1020 x 1220, 1020 x 2040 | Tấm chịu lực nặng, chi tiết trong ngành vũ trụ, bộ phận cách điện trong môi trường khắc nghiệt |
Ghi chú: Kích thước chuẩn có thể được tùy chỉnh theo yêu cầu. Tấm phíp ngọc FR4 hỗ trợ gia công chính xác để đáp ứng các thiết kế phức tạp.
Dịch Vụ Gia Công Cắt Theo Yêu Cầu
Chúng tôi cung cấp dịch vụ gia công tấm phíp ngọc FR4 theo yêu cầu, đảm bảo đáp ứng mọi kích thước và hình dạng kỹ thuật của khách hàng. Quy trình gia công bao gồm:
- Cắt CNC: Độ chính xác cao, sai số dưới 0.1mm.
- Phay, tiện, khoan: Tạo hình các chi tiết phức tạp như rãnh, lỗ, hoặc bề mặt đặc biệt.
- Đánh bóng bề mặt: Tăng tính thẩm mỹ và độ bền cho sản phẩm.
- Gia công theo bản vẽ: Nhận bản vẽ kỹ thuật để sản xuất chính xác theo yêu cầu.
Thời Gian Giao Hàng
- Đối với tấm phíp ngọc FR4 kích thước chuẩn (0.5–50mm, 1020 x 1220mm hoặc 1020 x 2040mm):
- Giao hàng trong vòng 1–3 ngày nếu có sẵn tại kho.
- Khu vực TP. Hồ Chí Minh: Giao hàng miễn phí cho đơn hàng từ 20 triệu đồng hoặc trong bán kính 5km.
- Đối với đơn hàng gia công hoặc số lượng lớn:
- Thời gian giao hàng từ 7–15 ngày, tùy thuộc vào yêu cầu kỹ thuật và số lượng.
- Khách hàng cần liên hệ để xác nhận thời gian giao hàng chính xác.
Lưu ý: Thời gian giao hàng có thể thay đổi trong các dịp cao điểm hoặc do yêu cầu kỹ thuật phức tạp. Vui lòng liên hệ trước để được tư vấn.
Kết Luận
Tấm phíp ngọc FR4 màu xanh dày từ 0.5mm đến 50mm là vật liệu cách điện cao cấp, chống cháy, và bền bỉ, đáp ứng các yêu cầu kỹ thuật khắt khe trong các ngành điện tử, hàng không, năng lượng, và cơ khí. Với thông số kỹ thuật vượt trội, kích thước đa dạng, và dịch vụ gia công chuyên nghiệp, sản phẩm này là lựa chọn tối ưu cho các ứng dụng đòi hỏi độ tin cậy cao. Để được tư vấn thêm về sản phẩm: tấm phíp cách điện, tấm phíp bakelite, tấm phip epoxy, tấm phíp ngọc FR4, tấm phíp vải dạng thanh, dạng cây tròn, đặt hàng hoặc yêu cầu gia công vui lòng liên hệ với chúng tôi.
